一、技術核心：基于法拉第電磁感應原理的流量測量體系

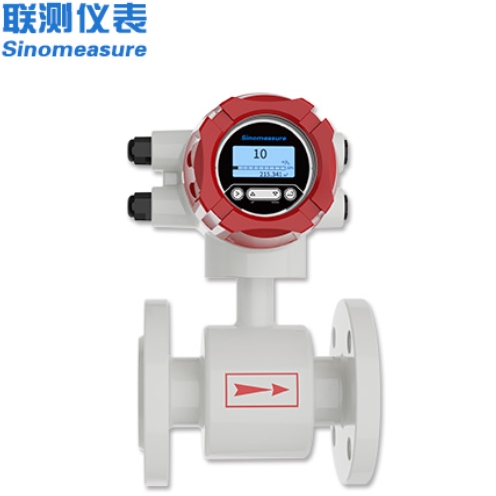

電磁流量計DN250以法拉第電磁感應定律為核心，通過在管道內建立交變磁場，使導電液體切割磁力線產生與流速成正比的感應電壓信號。其測量系統由傳感器與轉換器構成，傳感器部分采用316L不銹鋼電極與聚四氟乙烯襯里組合，確保在酸堿腐蝕性介質中的長期穩定性；轉換器集成單片機嵌入式數字勵磁技術，支持0.5級測量精度與0.2-8m/s流速范圍，可精確捕捉600m³/h大流量下的微小流速變化。

二、信號輸出：4-20mA標準電流環的工業兼容性

該設備采用4-20mA模擬信號輸出模式，具備以下技術特性：

1. 抗干擾設計：電流信號傳輸方式可有效抵御電磁干擾，適用于1200米長距離工業現場布線；
2. 負載適配能力：輸出負載電阻達750Ω，可兼容多數PLC、DCS控制系統；
3. 零點校準機制：4mA對應零流量基準，20mA對應滿量程600m³/h，支持現場零點修正功能；
4. 多協議支持：可選配RS485或CAN總線接口，實現Modbus RTU協議的雙向數據交互。

三、結構特性：DN250法蘭連接與防護等級設計

1. 機械結構：采用分體式法蘭連接設計，法蘭標準符合GB/T 9119-2010規范，適配DN250管道系統；
2. 防護體系：傳感器部分達到IP68防護等級，可承受5米水深長期浸沒；轉換器部分采用IP65防護設計，支持-40℃至+50℃寬溫域運行；
3. 防爆認證：通過ExibdⅡBT4防爆認證，適用于石油化工、污水處理等易燃易爆環境；
4. 材料選型：提供316L不銹鋼、鉭電極、鉑合金電極等材質組合，可應對含氯離子、強酸強堿等復雜工況。

四、典型應用場景與行業解決方案

1. 市政污水處理：在DN250主干管網中監測瞬時流量600m³/h的污泥混合液，通過4-20mA信號接入SCADA系統，實現泵站優化調度；
2. 化工流程控制：在PTA裝置中測量600m³/h醋酸水溶液流量，配合鉭電極與聚四氟乙烯襯里，耐腐蝕壽命超5年；
3. 冶金能源管理：監測DN250循環冷卻水系統流量，結合CAN總線實現能耗數據實時上傳至MES系統；
4. 食品加工工藝：在乳制品生產線中，采用衛生型夾裝連接結構與316L電極，滿足CIP在線清洗要求。

五、工程實踐中的技術驗證

在某大型水務集團DN250污水管網改造項目中，聯測電磁流量計DN250實現以下性能突破：

1. 測量穩定性：在含固量3%的市政污水中，連續運行30天顯示誤差≤±0.3%；
2. 信號傳輸可靠性：通過RS485總線實現1.2公里遠距離傳輸，數據丟包率為0；
3. 維護成本優化：非接觸式測量特性使年維護成本降低60%，校準周期延長至3年；
4. 智能診斷功能：自檢系統提前15天預警電極污染風險，避免非計劃停機。

六、技術演進趨勢與產品升級路徑

隨著工業4.0發展，電磁流量計DN250正朝以下方向演進：

1. 數字化集成：開發支持OPC UA協議的智能轉換器，實現與邊緣計算網關的直接對接；
2. 能源管理優化：增加流量-能耗關聯分析算法，為企業提供碳足跡追蹤解決方案；
3. 材料創新：研發碳化硅涂層電極，將耐溫上限提升至180℃，滿足超臨界水氧化工藝需求；
4. 微型化設計：開發DN250插入式電磁流量計，將安裝空間需求降低40%。

結語

電磁流量計DN250通過600m³/h大流量測量能力與4-20mA標準信號輸出的技術組合，構建起覆蓋市政、化工、冶金等多領域的工業流量監測體系。其0.5級測量精度、IP68防護等級與智能診斷功能，為流程工業數字化轉型提供了可靠的數據采集終端。隨著材料科學與數字技術的持續突破，該設備將在能源管理、碳計量等新興領域展現更大應用價值。
